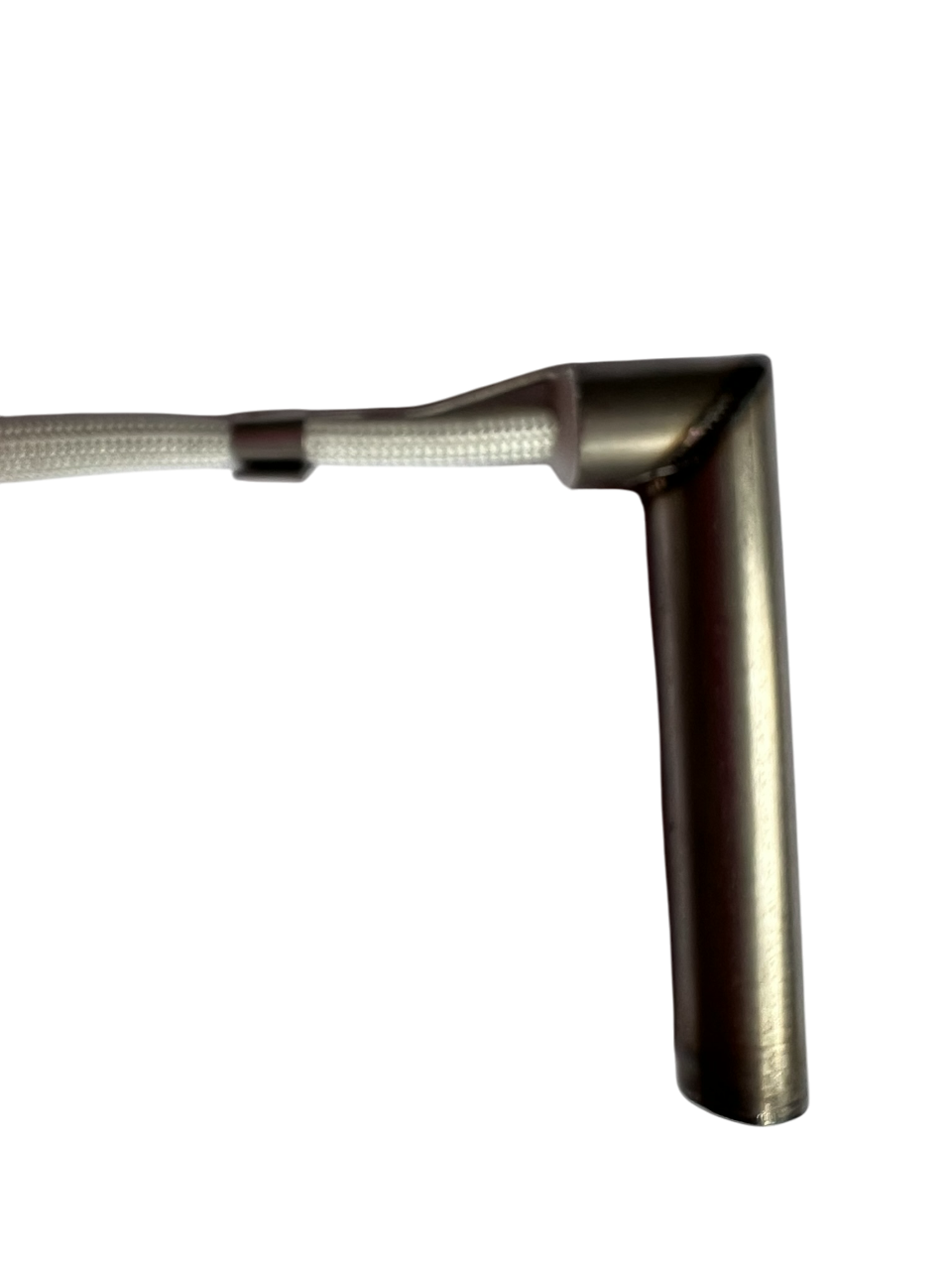

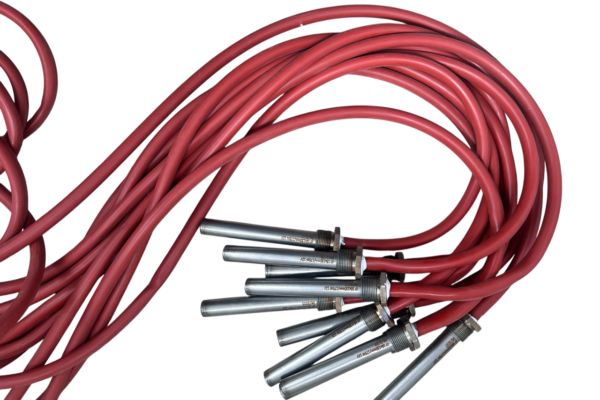

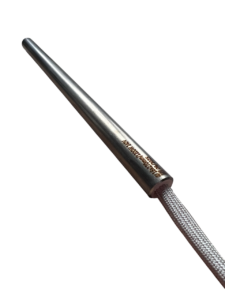

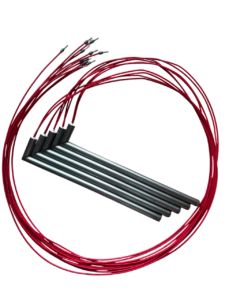

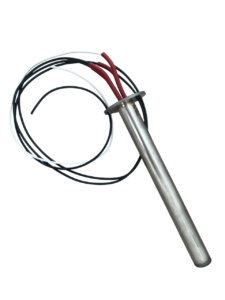

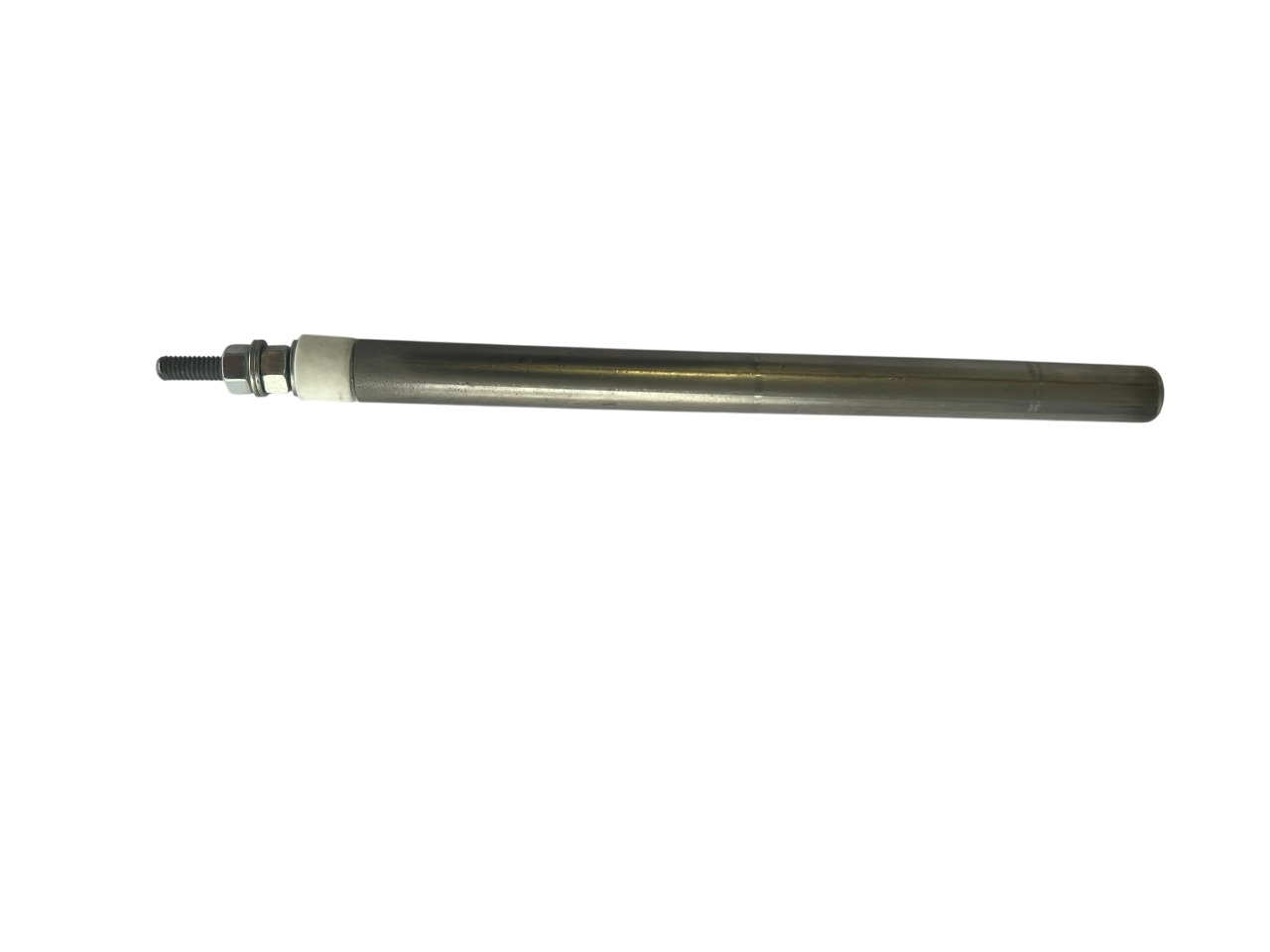

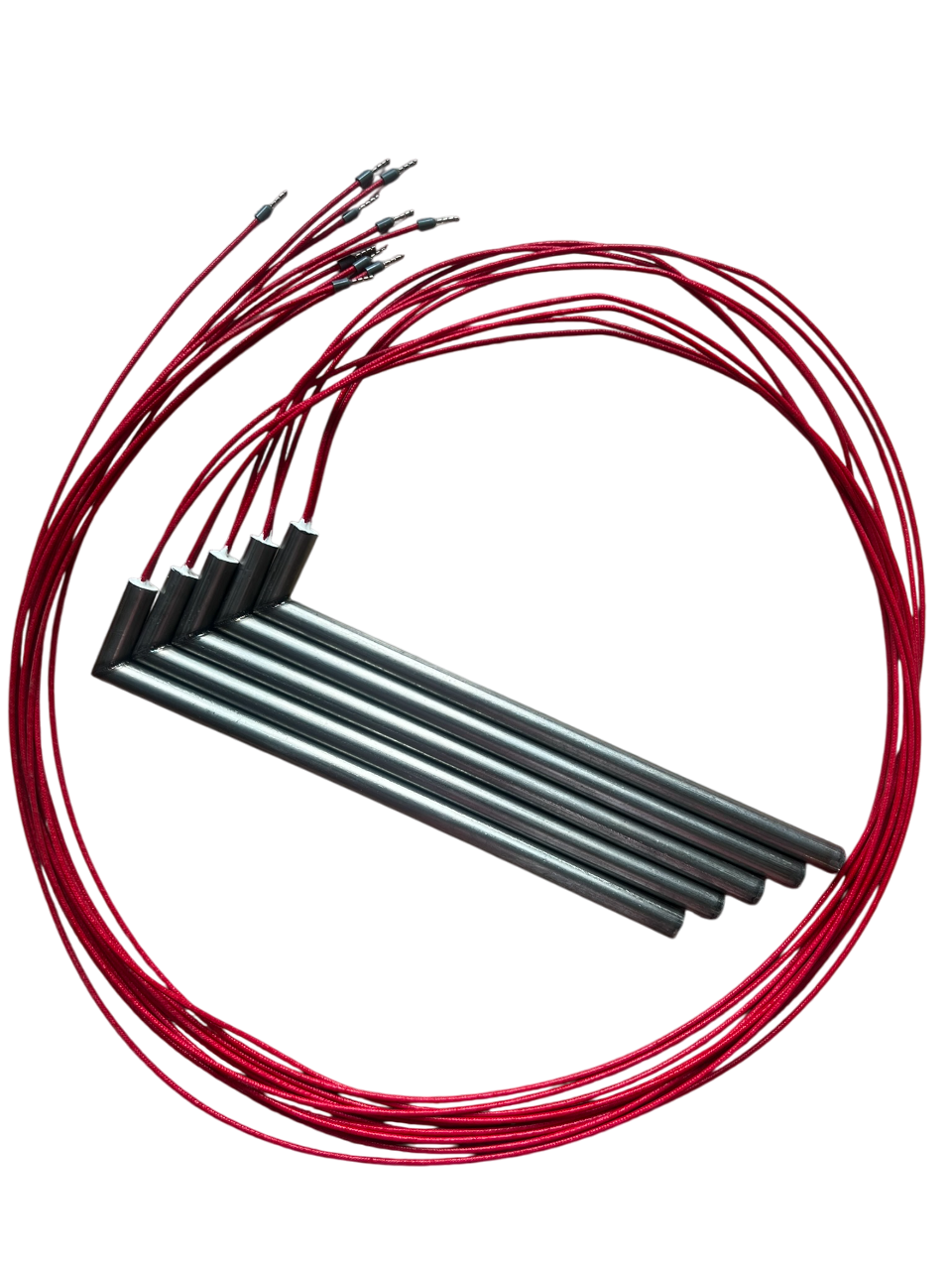

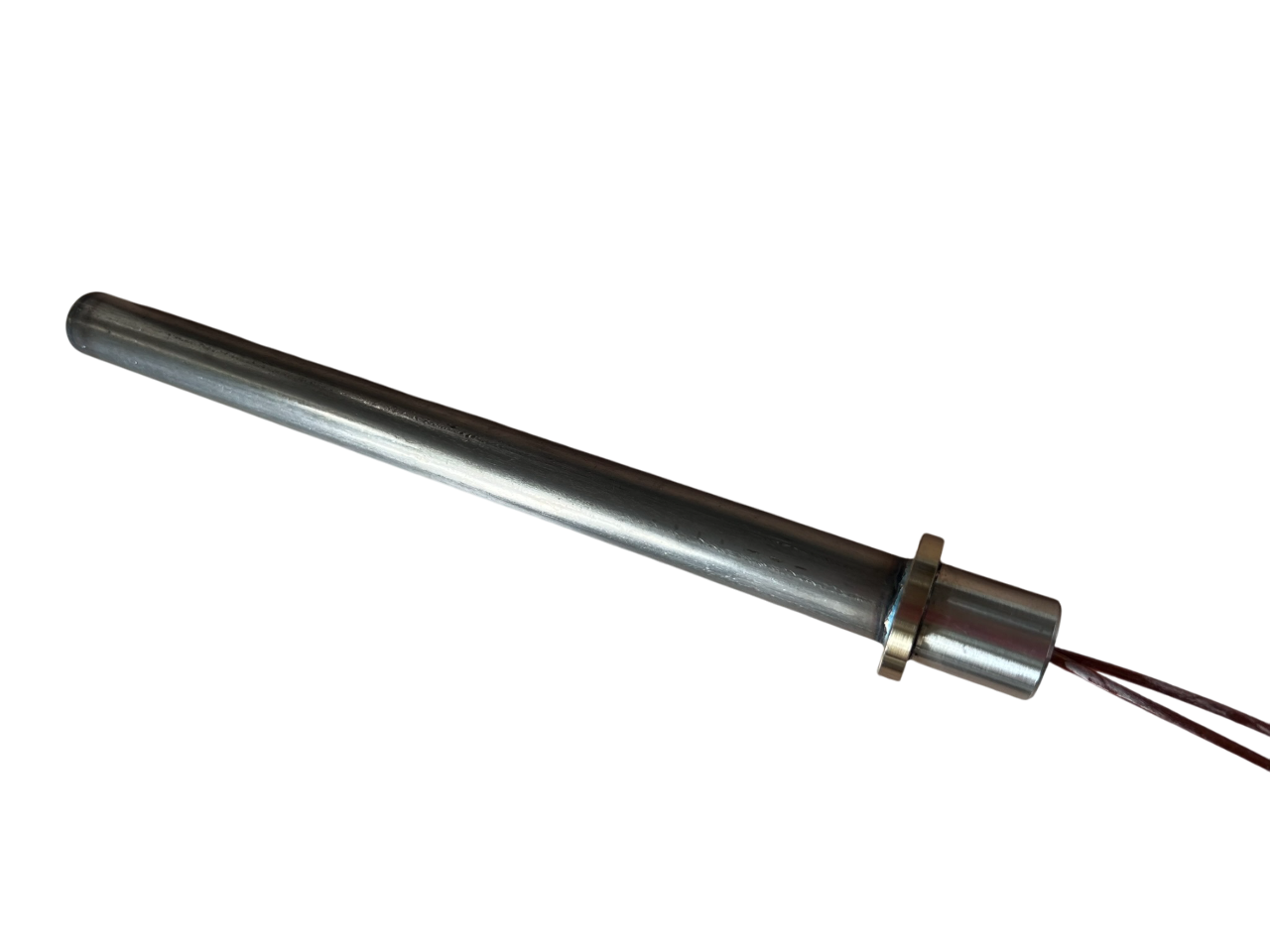

ТЭНы патронные (одноконцевые ) -ТЭНП

Это разновидность трубчатых нагревателей, у которых один торец заглушен герметичным металлическим донышком, со второго торца расположены токоподводящие выводы. В некоторых случаях, в низковольтных нагревателях с напряжением питания до 42В, один из выводов соединен с оболочкой нагревателя.

Патронные ТЭН применяются для нагрева пресс-форм, литейных форм, клейм, пистолетов для пластмасс и герметиков, а также вместо двухконцевых ТЭНов в условиях, когда требуется обеспечение возможности замены сгоревшего нагревателя с минимальной разборкой изделия.

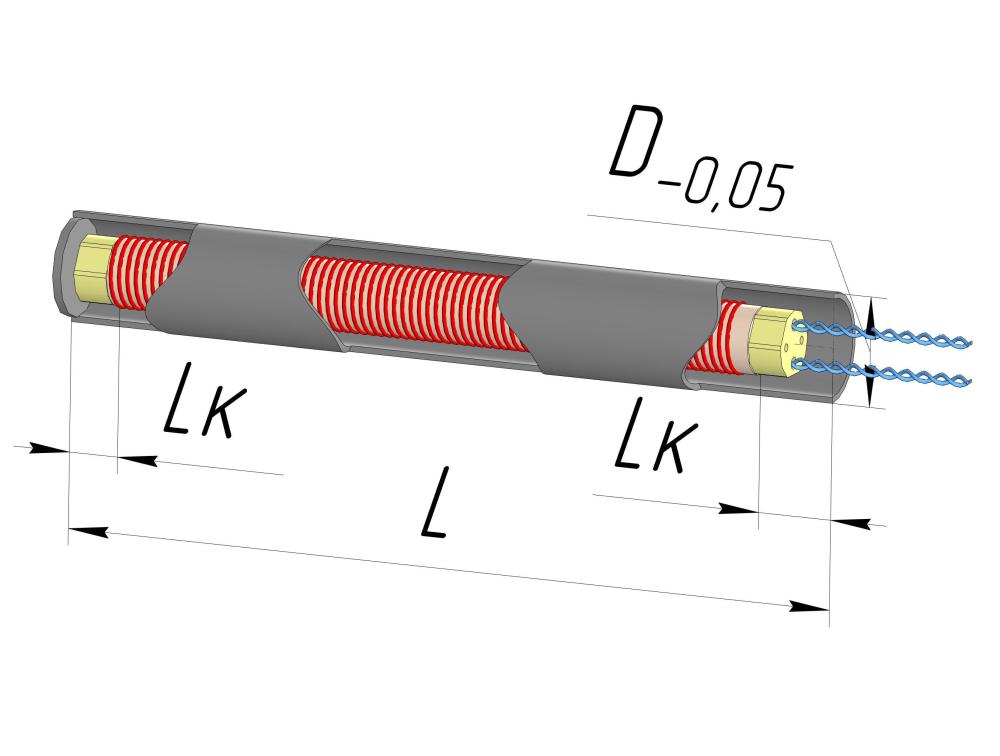

Основные параметры:

Длина ТЭНа L	до 6000 мм
Диаметр трубки ТЭН D	от 6,0 мм до 32 мм
Напряжение	до 750В
Ненагреваемая часть Lк	от 5 мм
Длина выводов	любая

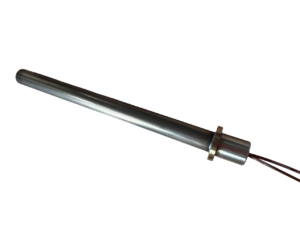

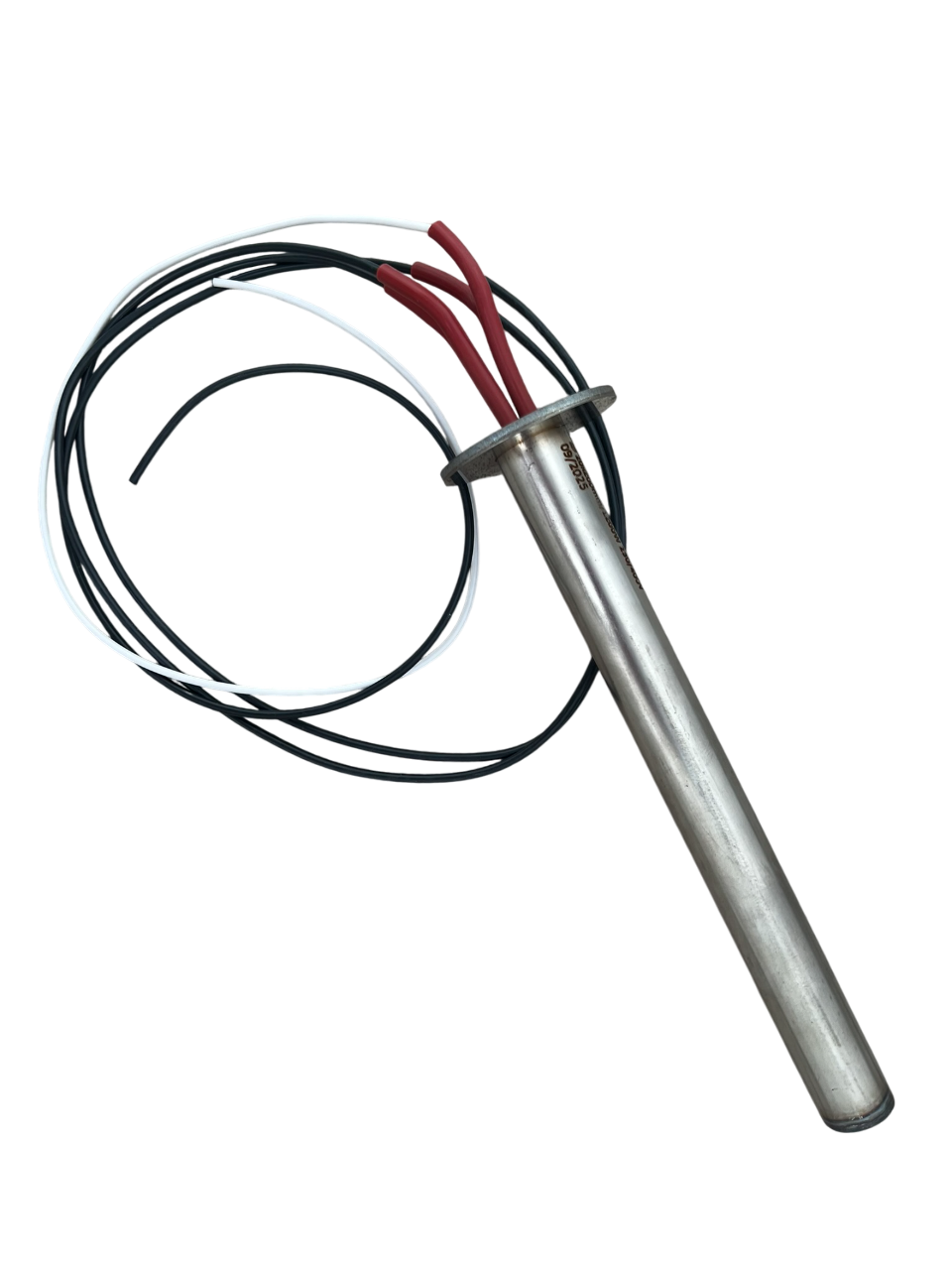

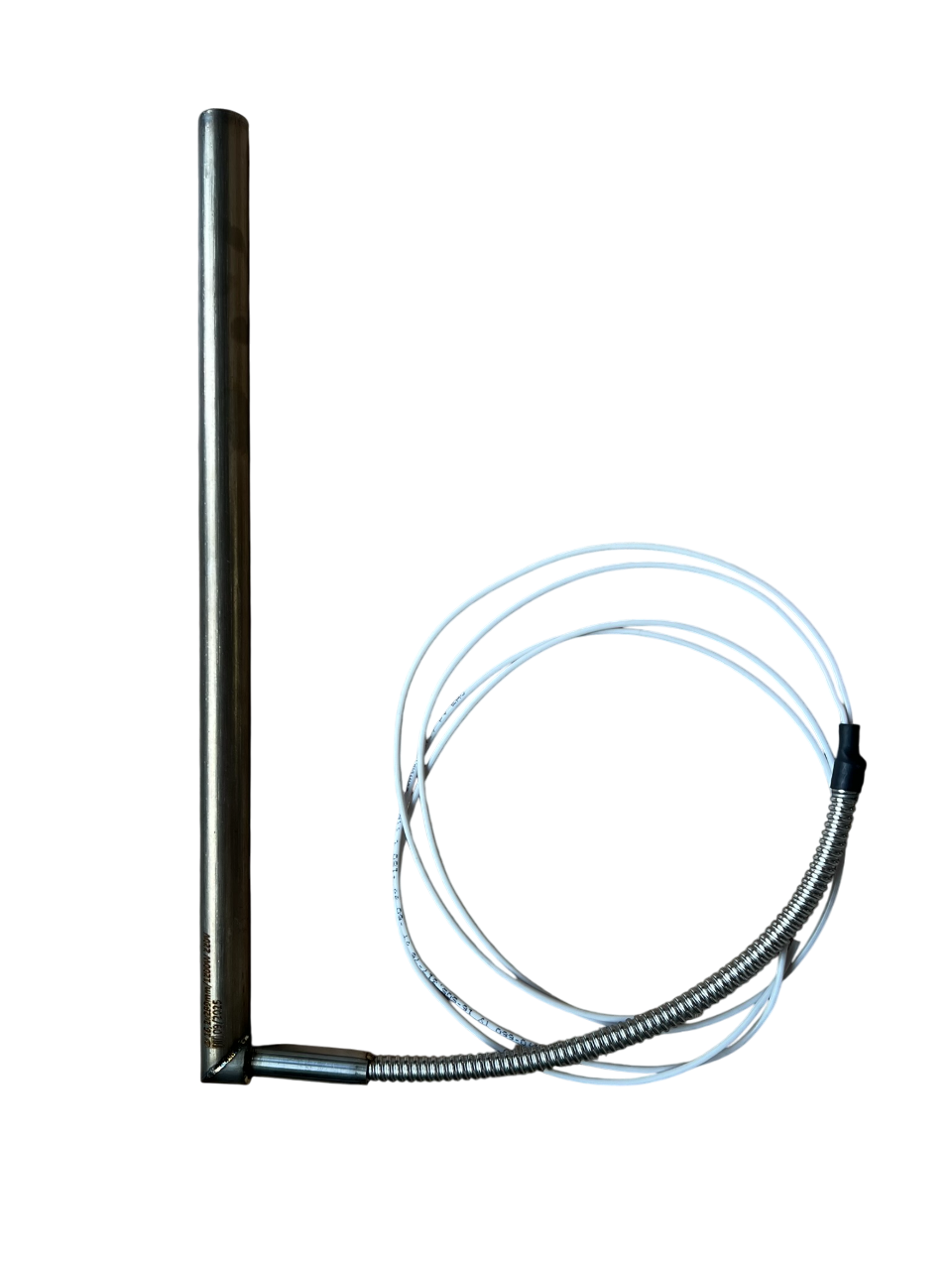

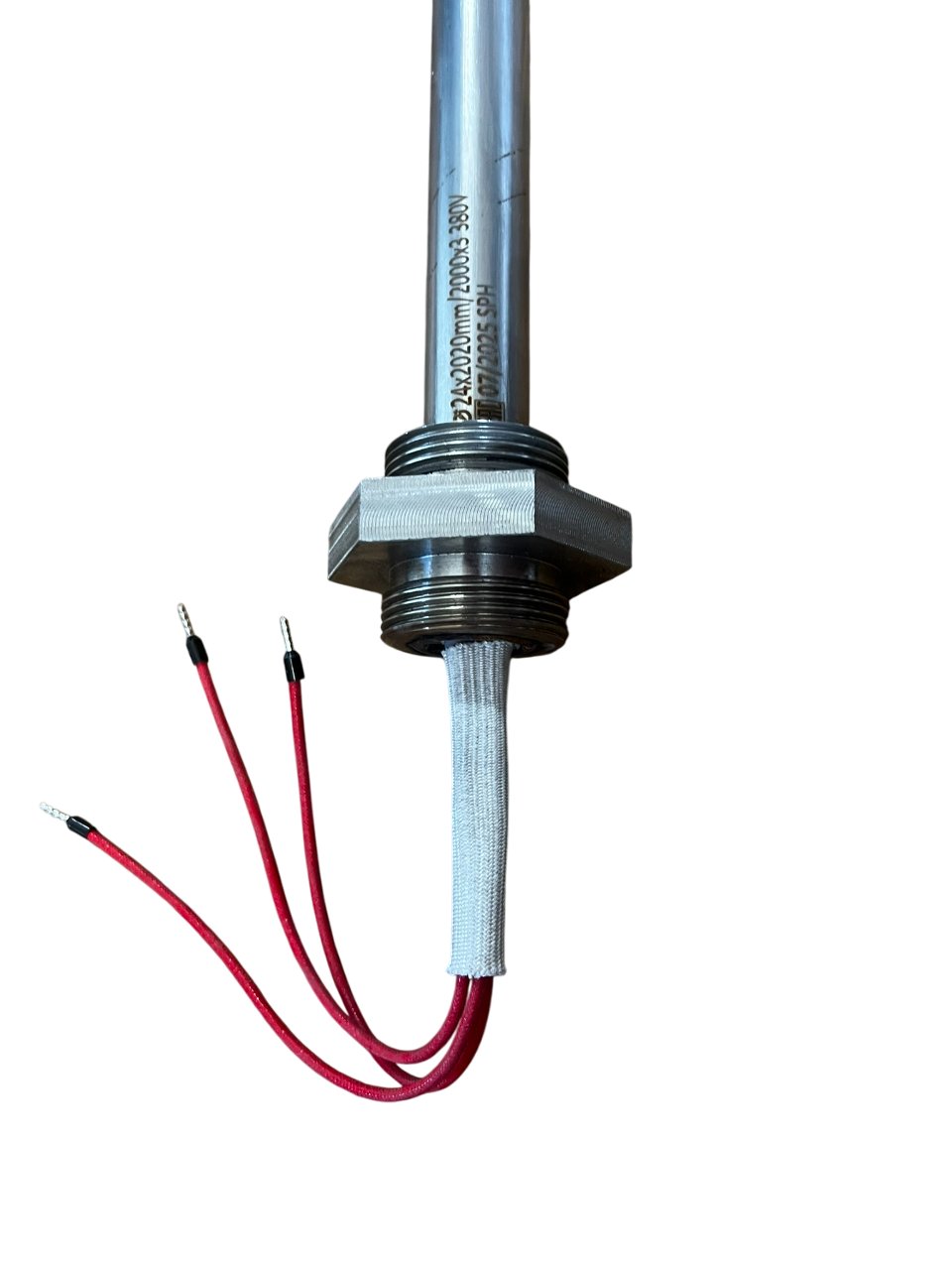

По требованию заказчика, патронные нагреватели могут оснащаться встроенной термопарой (ТЖК, ТХА и ТХК), крепежной арматурой в виде штуцеров, пластин и т.д.

Важное условие монтажа:

При монтаже в изделие должно соблюдаться условие обеспечения гарантированного контакта нагревателя с нагреваемой поверхностью, что достигается установкой нагревателя в отверстие изделия с минимальным зазором (менее 0,05мм). Нагреватели, имеющие высокие удельные поверхностные мощности 15÷25Вт/см² или работающие при температуре 350÷600°С, должны быть установлены в изделие с зазором не более 0,03мм и с использованием теплопроводных паст.
