Нагреватель погружной для разогрева вязких продуктов НПВП

Нагреватели погружные типа НПВП предназначены для разогрева вязких маслонефтепродуктов (гудрон, битум) в теплоизолированных резервуарах до температуры не более 120⁰С путём погружения под собственным весом в нагреваемую среду с целью обеспечения их откачки или слива из ёмкостей и резервуаров.

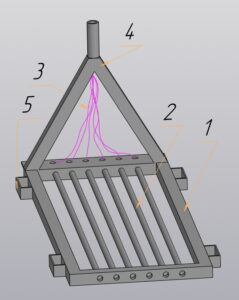

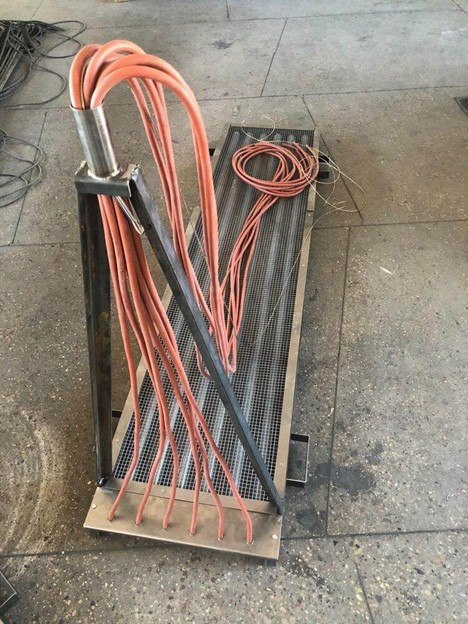

Нагреватель состоит из прямоугольной металлической рамы 1, в которой закреплены стальные трубы с алюминиевым оребрением 2. Один торец труб герметично заварен, ко второму торцу герметично приварен штуцер. В трубы установлены трубчатые нагреватели патронного типа  с питающими термостойкими кабелями 3. Герметичность установки нагревателей в трубы и питающего кабеля обеспечивают муфты с фторопластовыми прокладками. Питающие кабели всех труб собраны в пучок на рамке 4. Транспортирование и укладка нагревателя на разогреваемые продукты производится с помощью ручек 5, расположенных снаружи рамы.

Характеристики и Применение погружных нагревателей

Технические характеристики

Обозначение – НПВП-36.

Номинальная мощность: 36 кВт.

Напряжение питания: 380 В.

Количество нагревателей в изделии: 6 шт.

Напряжение на каждом нагревателе: 220 В.

Длина питающих кабелей: 5 м.

Температурная стойкость кабелей: 180⁰С.

Предельная температура разогреваемого продукта: 120⁰С.

Габаритные размеры: 0.6х2.15х1 метр.



Нагреватели погружные для битума имеют мощность 36кВт. Заказать погружной нагреватель можно стандартных параметров, указанных в таблице ниже, или оформить изготовление по индивидуальным параметрам. Возможно дополнительно оговорить размеры штанги, количество нагревательных сегментов их длину и общую мощность нагревателя.

Установка НПНВ — 36

При установке нагревателя на разогреваемый, застывший продукт, во избежание воспламенения продукта и перегорания нагревательных элементов, нагреватель должен включаться на 50% мощности (включаются 3 нагревателя из 6-ти, расположенные через один неработающий нагреватель). После погружения нагревателя ниже зеркала нагреваемого продукта на 250 мм, допускается включение всех нагревателей. При погружении нагревателя в ёмкости на расстояние менее 250 мм от дна или снижении уровня продукта до расстояния менее 250 мм от верхней кромки рамы нагревателя, мощность нагревателя также следует снизить на 50%.

Нагреватели врезные (НВ) предназначены для разогрева вязких масло- нефтепродуктов (гудрон, битум) в теплоизолированных резервуарах до температуры 170 °С и поддержания их температуры в заданных пределах (при наличии автоматики регулирования температуры).

Условия эксплуатации в части воздействия климатических факторов по ГОСТ 15150-64, температура окружающей среды от -45°С до +40°С, относительная влажность при 20°С – 80%.

Стандартные врезные нагреватели изготавливаются из углеродистой стали, оснащаются крепежным болтовым фланцем, к которому крепятся три трубы, внутри которых размещаются трубчатые электронагреватели (ТЭНы). К фланцу крепится защитная крышка, предохраняющая контактные группы нагревателей от атмосферных воздействий. Питающий кабель присоединяется к нагревателям через патрубок крышки. Нагреватель крепится путем приварки фланца к корпусу емкости. Для предотвращения деформирования трубы в процессе эксплуатации, внутри емкости необходимо предусмотреть подставку под трубы нагревателя.
