Нагреватели плоские и хомутовые (НХ, НПХ, НП)

Плоские и хомутовые нагреватели используются на оборудовании типа экструдеров, термопластавтоматы, пресс-форм, клеевых машин, литьевых машин. Нагреватели так же используют в качестве комплектующих изделий в бытовых нагревательных приборах и промышленных установках.

Нагреватели плоские и хомутовые различают по типу изоляции:

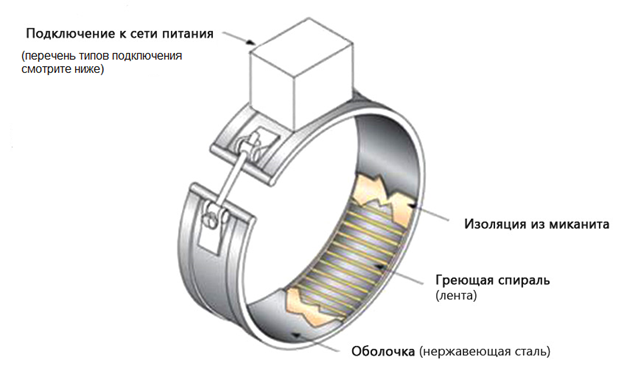

Миканитовые плоские и хомутовые нагреватели представляют собой следующую конструкцию:

на миканитовую пластину намотана проволока или лента из сплава с высоким удельным электрическим сопротивлением. Миканитовая пластина с намотанным нагревательным элементом с обеих сторон закрывается миканитовыми пластинами большего размера для обеспечения электробезопасности. Указанная выше сборка укладывается в металлический корпус-«конверт» из тонкого нержавеющего листа, обжимается и вальцуется в обечайку, при необходимости. Получается толщина нагревателя - 3.5÷5 мм и имеет следующие технические характеристики:

• максимальная рабочая температура – 350°С;

• максимальная удельная поверхностная мощность – 3,5 Вт/см².

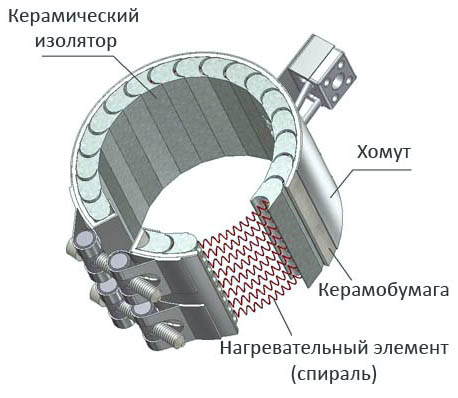

Керамические плоские и хомутовые

Состоят из набора керамических элементов с отверстиями, в которые пропущены спирали нагревательного элемента. Сторона нагревателя, не контактирующая с нагреваемой средой теплоизолируется керамической бумагой. Вся сборка укладывается в обечайку из нержавейки, которая обеспечивает жесткость и возможность крепления на нагреваемой поверхности цилиндрической формы.

Нагреватели плоские и хомутовые с керамической изоляцией имеют следующие технические характеристики:

• максимальная рабочая температура – 500°С;

• максимальная удельная поверхностная мощность – 5 Вт/см².

Миканитовые и керамические нагреватели бывают в металлическом корпусе и без него. Тыльная сторона нагревателя изнутри оснащается теплоизоляционным материалом для направления большей части энергии на рабочую плоскость, поэтому рабочей поверхность может выступать лишь одна из сторон.

Подключение:



Шпильки М5 Могут быть расположены радиально, тангенциально, в коробе или на коробе
Керамическая клеммная колодка. Расположена на кронштейне  радиально или тангенциально
Керамическая клеммная колодка в коробе Может быть в коробе или на коробе
Термостойкие никелевые провода в стеклотканевой изоляции. Могут быть выпущены из толщины нагревателя
Термостойкие никелевые провода в стеклотканевой изоляции с дополнительной защитой в виде металлической оплётке
Термостойкие никелевые провода в стеклотканевой изоляции с дополнительной защитой в виде металлической оплётке выпущенные из короба Могут быть расположены радиально, тангенциально.
Двухконтактный разъём (вилка)
Трёхконтактный разъём (вилка трехконтактная)
